Il primo sistema h-Class di VUE, l’h-12 è stato progettato con una filosofia di design “senza compromessi”.
L’h-12 a due vie combina un trasduttore LF da 12 pollici progettato con precisione e un driver a compressione con caricamento a tromba che presenta al suo interno un diaframma di berillio Truextent. L’h-12 è disponibile nelle versioni con copertura ampia e stretta. L’h-12 è disponibile in entrambe le versioni di copertura ampia (90 ° orizzontale) e stretta (60 ° orizzontale).

CARATTERISTICHE

  • Driver a compressione al neodimio HF con bobina da 4 “(100 mm) e diaframma di berillio Truextent® per eccezionale chiarezza e uscita ad alta frequenza
  • Potente amplificazione integrata con 830 watt LF e 275 watt HF potenza onda sinusoidale a lungo termine per ciascun driver (più di 2400 watt di picco totale) per rapporto tra dimensioni e potenza molto elevate
  • Copertura ampia da 90° x 50° o Copertura stretta da 60° x 40°
  • Motore di sistema VUEDrive interno integrato dotato di processore digitale a 64 bit e tonnellate di potenza dell’amplificatore e funzionamento a rete universale (da 85 V a 260 V)

Applicazioni

  • Rinforzo sonoro teatrale
  • Sistemi AV portatili e installati
  • Discoteche
  • Luoghi di intrattenimento a tema
  • Luoghi di culto
  • Centri congressi e AV aziendale

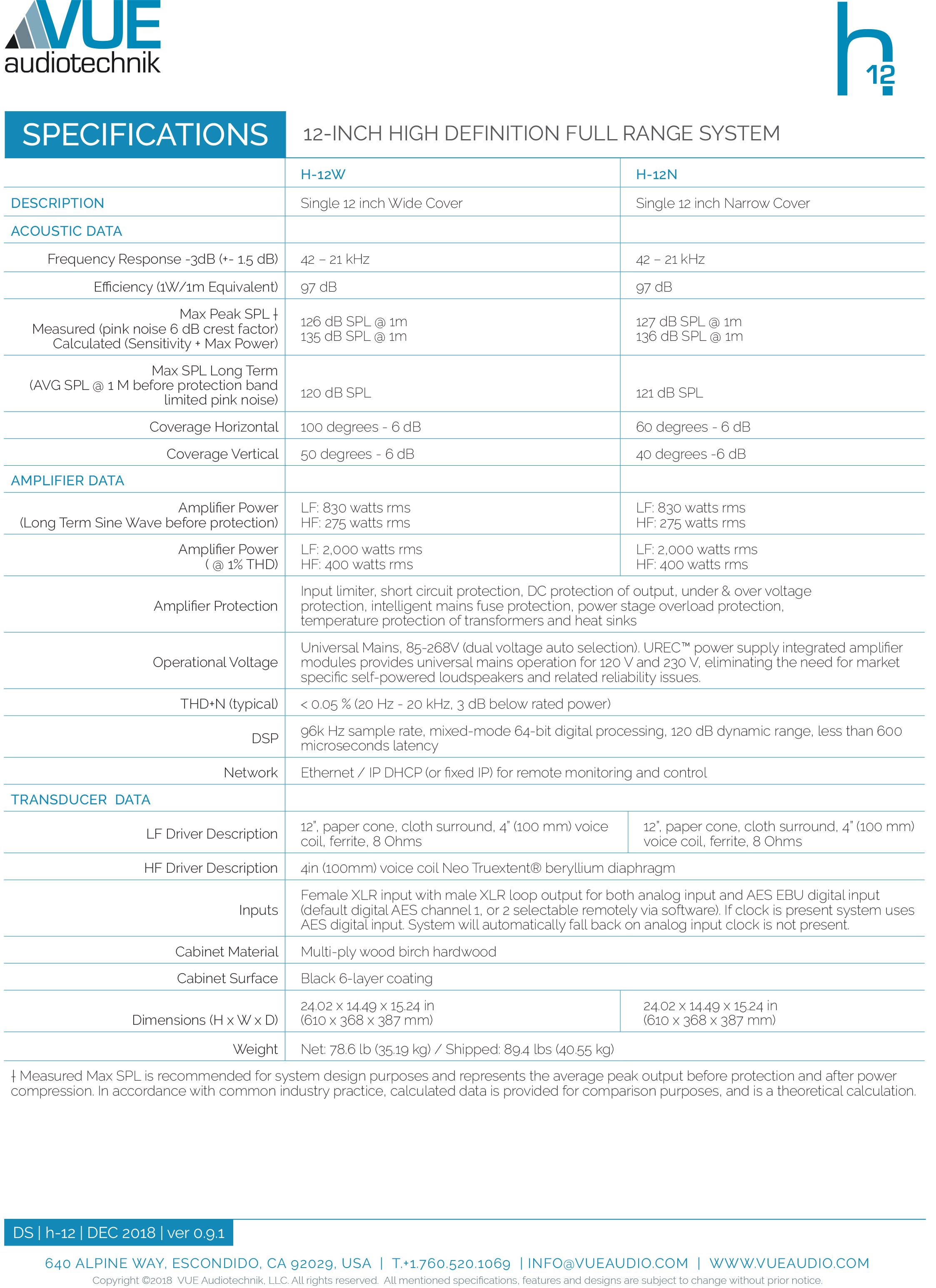

Scarica la scheda tecnica completa

Il team di ingegneri h-Class di VUE ha riesaminato ogni singolo elemento degli altoparlanti e ha applicato le tecnologie più avanzate per fornire misurabili miglioramenti in chiarezza, risposta in frequenza e SPL. Dai loro trasduttori di precisione con materiali diaframma all’avanguardia e componenti di sospensione alla loro elettronica attiva altamente sofisticata e all’elaborazione del segnale digitale, ogni elemento di un sistema h-Class è stato ottimizzato per offrire prestazioni sonore senza precedenti per applicazioni in cui l’output e la fedeltà sono fondamentali.

La custodia trapezoidale progettata per essere altamente versatile, e gli inserti sportivi montati su asta e M-10 per l’uso opzionale e hardware di rigging per consentire una facile implementazione come sistema principale o in una varietà di configurazioni di supporto.

Ogni modello h-Class viene fornito con funzionalità di rete integrate immediatamente. E poiché la tecnologia di rete di VUE si basa su protocolli IP standard, l’installazione è semplicissima. Una volta assemblato, il software SystemVUE fornito fornisce funzionalità di controllo e monitoraggio attraverso un’interfaccia utente estremamente intuitiva e potente.

I sistemi h-Class sono stati progettati per essere altamente versatili. L’h-12 è disponibile nelle versioni con copertura ampia e stretta, mentre i supporti per asta integrati e l’hardware di rigging opzionale consentono una facile implementazione come sistema principale o in una varietà di configurazioni di supporto.

Design trasduttore all’avanguardia

Il sistema a due vie autoalimentato h-12 utilizza un driver a compressione progettato da VUE che presenta al suo interno un rivoluzionario diaframma di berillio Truextent®. Il berillio supera sia l’alluminio che il titanio grazie a un rapporto rigidità / massa estremamente elevato, che riduce drasticamente la deformazione meccanica e sposta i nodi di rottura in frequenza ben al di sopra della gamma udibile. Il risultato netto è un’alta frequenza più definita a un SPL molto più elevato rispetto ai materiali più convenzionali. Le prestazioni ad alta frequenza sono ulteriormente migliorate grazie a una complessa spina a cinque fasi ea un circuito magnetico al neodimio potente e leggero.

L’esclusivo driver di compressione è abbinato a un trasduttore a bassa frequenza altrettanto capace, anch’esso progettato e prodotto da VUE appositamente per l’h-12. Questo trasduttore da 12 pollici progettato con precisione utilizza un’ampia bobina da 4 pollici (100 mm) per aumentare notevolmente la gestione della potenza riducendo al minimo le perdite di compressione. Un rivestimento in lino impregnato, cono curvilineo ottimizzato per la stabilità meccanica è supportato da un massiccio circuito di magneti in ferrite ad alta coercizione. La costruzione del driver LF offre una durata eccezionale per garantire anni di servizio affidabile nelle condizioni più severe.

DSP e amplificazione VUEDrive ™ integrato

L’h-12 è dotato di un modulo amplificatore di potenza a 2 canali che fornisce 830W onda sinusoidale a lungo termine (2000W di picco) al trasduttore LF e 275W onda sinusoidale a lungo termine (picco 400W) al driver di compressione al berillio.

La circuiteria di Classe D del modulo consente un’enorme potenza in un fattore di forma estremamente compatto, mentre produce molto meno calore rispetto ai modelli più convenzionali. L’amplificatore è montato su un grande dissipatore in alluminio con logo “VUE” lavorato. La combinazione di amplificazione di Classe D e ampia dispersione di calore elimina la necessità di ventole di raffreddamento rumorose.

Un alimentatore switching leggero e completamente protetto con rilevamento automatico della tensione fornisce un funzionamento in tutto il mondo senza problemi con funzionamento a rete universale per 120 V e 230 V. I circuiti di autoprotezione includono limitatore di ingresso, protezione da cortocircuito, protezione CC dell’uscita, sotto e oltre protezione di tensione, protezione di fusibili di rete intelligente, protezione da sovraccarico dello stadio di potenza e protezione termica di entrambi i trasformatori e dissipatori di calore.

Le sofisticate funzionalità di DSP e di rete integrate derivano da una frequenza di campionamento a 64 bit, 96 kHz, in modalità mista, che offre 120 dB di intervallo dinamico con meno di 600 microsecondi di latenza.

Ogni modello h-Class viene fornito con funzionalità di rete integrate immediatamente. E poiché la tecnologia di rete di VUE si basa su protocolli IP standard, l’installazione è semplicissima. Una volta assemblato, il software SystemVUE fornito fornisce funzionalità di controllo e monitoraggio attraverso un’interfaccia utente estremamente intuitiva e potente. Il VUEDrive ™ integrato supporta gli streaming audio di rete analogici, AES / EBU e Dante come ingressi.

Infine, poiché le funzionalità di rete complete sono state concepite come parte delle specifiche di progettazione iniziali del modulo amplificatore, il modulo h-12 fornisce una quantità impressionante di informazioni dettagliate in tempo reale e l’accesso ai parametri operativi chiave quando connesso alla rete SystemVUE. Le funzioni accessibili e le opzioni di monitoraggio includono: stato di protezione, silenziamento, temperatura del dissipatore di calore, clip (per ciascun canale di amplificazione), tensione di uscita (per ciascun canale), corrente di uscita (per ciascun canale) e limite SMPS (limite di alimentazione).

Qualità nei minimi dettagli

Anche i più piccoli dettagli dei sistemi h-Class sono fatti per elevare lo standard di quello che ci si può aspettare da un sistema di diffusori professionali. Le griglie e le cornici delle maniglie sono rivestite con una finitura in due parti che ricopre un rivestimento trasparente di rosso mela caramello rosso su una base di nero per conferire ai sistemi una trama profonda pur restando discreto.

Tutti gli involucri della h-class sono prodotti secondo i più rigidi standard ISO, utilizzando betulla multistrato, laminato a grana incrociata del Baltico con ampi rinforzi interni per un’uscita risonante libera. I modelli a gamma completa includono punti di sospensione integrati per l’utilizzo con hardware di volo opzionale. Una robusta finitura in poliuretano garantisce anni di servizio on-the-road.

  • Berillio Truextent®
  • SystemVUE Network Monitoring & Control
